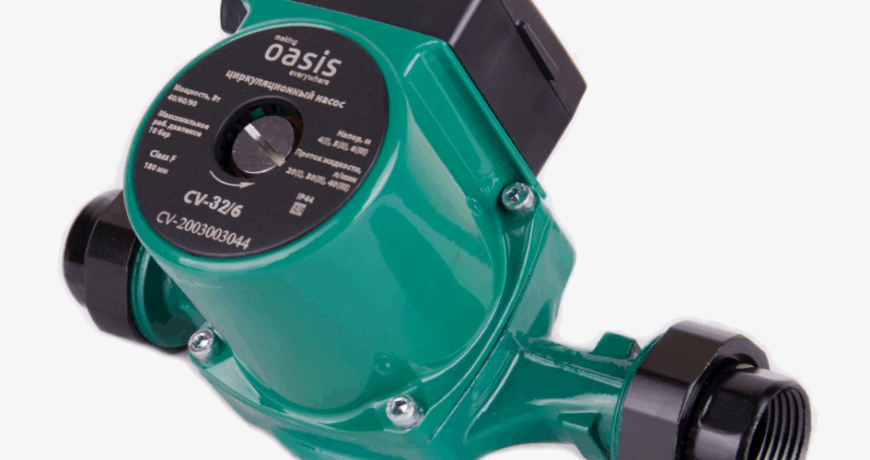

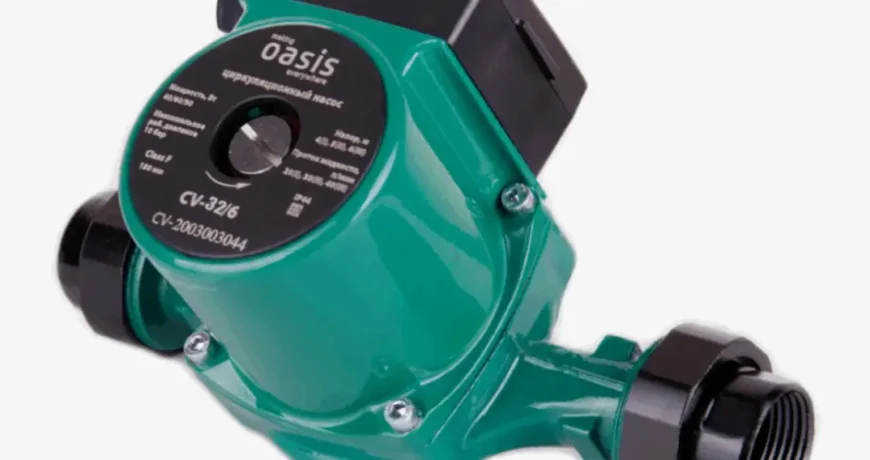

Что такое циркуляционный насос? В контексте современной системы отопления, это главный двигатель тепла, безмолвный, но неутомимый труженик, который обеспечивает равномерное распределение энергии по всему дому. Если котел — это сердце системы, генерирующее тепло, то насос — это ее кровеносная система, обеспечивающая эффективную и быструю доставку нагретого теплоносителя. В эпоху энергоэффективности циркуляционный насос перестал быть просто “помпой”; он превратился в высокотехнологичный, часто электронно-регулируемый прибор, который спасает не только от застоя, но и от чрезмерных счетов за электроэнергию. Эта статья — полный гид по устройству, принципам выбора и секретам долгой службы вашего главного теплового помощника.
Что такое циркуляционный насос: Фундаментальные основы
Циркуляционный насос появился как ответ на ограничения естественной, или гравитационной, системы отопления. Понимание его роли начинается с осознания того, как тепло циркулировало раньше.
Гравитационная система: Медленно и громоздко
В старых (и некоторых очень простых) системах отопления циркуляция теплоносителя происходила за счет физики. Горячая вода (менее плотная) поднималась вверх от котла, а холодная (более плотная) опускалась вниз, вытесняя горячую воду.
- Проблемы: Требовались трубы большого диаметра (громоздкие и дорогие), котел должен был находиться в самой нижней точке (часто в подвале), а скорость и равномерность нагрева были крайне низкими.
Принудительная циркуляция: Скорость и контроль
Внедрение циркуляционного насоса позволило отойти от этих ограничений. Что такое циркуляционный насос в этой схеме? Это устройство, создающее принудительную разность давления, которая заставляет теплоноситель двигаться по заданному пути, преодолевая гидравлическое сопротивление труб, клапанов и радиаторов.
- Преимущества: Позволяет использовать трубы малого диаметра, обеспечивает быстрый и равномерный нагрев всех радиаторов, дает возможность размещать котел в любом месте и устанавливать сложную автоматику.
Главный миф: Насос не создает давление
Важно понимать, что насос не “накачивает” воду в систему, повышая общее давление (эту функцию выполняет расширительный бак и система подпитки). Насос создает только перепад давления между всасывающим и напорным патрубками, который и приводит теплоноситель в движение. Его основная задача — преодолеть сопротивление системы.
Устройство: Анатомия циркуляционного насоса
Конструкция насоса удивительно проста и состоит всего из нескольких ключевых компонентов, спрятанных в чугунном или бронзовом корпусе.
Корпус и электродвигатель
Корпус, как правило, выполнен из чугуна или бронзы (для лучшей коррозионной стойкости), и содержит гидравлическую часть. В нем расположен герметичный электродвигатель.
Рабочее колесо (Крыльчатка)
Рабочее колесо, или крыльчатка, крепится на валу двигателя. Оно имеет лопасти, которые захватывают теплоноситель на входе (всасывающем патрубке) и, за счет центробежной силы, выталкивают его на выходе (напорном патрубке). Материал крыльчатки – полимер или композитный материал, устойчивый к коррозии и высокой температуре.
Вал и подшипники
В зависимости от типа насоса (о котором мы поговорим ниже), вал может быть погружен в теплоноситель или изолирован от него. Подшипники обеспечивают вращение вала и обычно смазываются либо перекачиваемой жидкостью (мокрый ротор), либо маслом (сухой ротор).
Клеммная коробка и автоматика
Это электронный “мозг” насоса. В старых моделях здесь находится переключатель скоростей (1, 2, 3). В современных, или энергоэффективных насосах , здесь расположен микропроцессор, который позволяет насосу адаптироваться к потребностям системы, регулируя обороты вала и потребляемую мощность.
Классификация: Сухой и мокрый ротор
Чтобы полностью ответить на вопрос, что такое циркуляционный насос, нужно рассмотреть два основных конструктивных типа, которые отличаются способом охлаждения и смазки ротора.

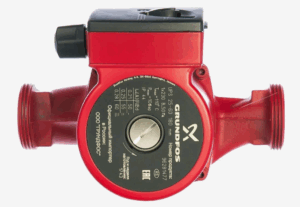

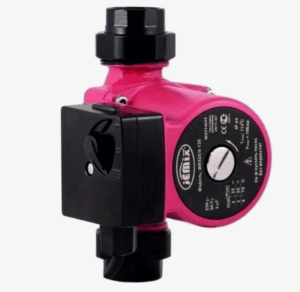

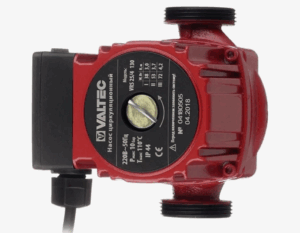

Насосы с “мокрым” ротором (Wet Rotor)
Это самый распространенный тип для бытовых и полупромышленных систем отопления.
- Принцип: Ротор и рабочее колесо полностью погружены в перекачиваемый теплоноситель. Вал и подшипники смазываются и охлаждаются самой водой.
- Плюсы:
- Бесшумность: Жидкость действует как звукоизолятор.
- Долговечность: Постоянное смазывание продлевает жизнь подшипникам.
- Не требует обслуживания: Герметичная конструкция.
- Минусы: Низкий КПД (около $50\%$) из-за необходимости постоянно перемешивать жидкость.
- Применение: Домашние системы отопления и ГВС, циркуляция в системах теплых полов.
Насосы с “сухим” ротором (Dry Rotor)
Этот тип используется для систем с высоким объемом перекачки, где требуется максимальный КПД.
- Принцип: Ротор и статор электродвигателя полностью изолированы от теплоносителя герметичными уплотнительными кольцами. Вал и подшипники смазываются маслом или внешне.
- Плюсы:
- Высокий КПД: Достигает $80\%$.
- Высокая мощность: Подходит для больших промышленных и муниципальных котельных.
- Минусы:
- Шумность: Отсутствие водяной рубашки делает его более громким.
- Обслуживание: Требует периодической проверки герметичности уплотнительных колец.
- Применение: Большие коммерческие здания, центральные котельные.
Ключевые параметры выбора: Как выбрать насос, который “спасет”
Выбор правильной модели зависит от двух основных параметров, которые должны точно соответствовать требованиям вашей системы.
Напор (H) — Высота, которую нужно преодолеть
Напор измеряется в метрах водяного столба (м.в.ст.) и показывает максимальную высоту, на которую насос может поднять воду. Однако в закрытой системе отопления напор означает способность насоса преодолеть гидравлическое сопротивление трубопровода.
- Ошибка: Многие думают, что насос должен “поднимать” воду до самого верхнего радиатора. Это неверно. В замкнутом контуре давление, необходимое для подъема воды, компенсируется давлением опускающейся воды.
- Расчет сопротивления: Напор должен быть достаточным для преодоления сопротивления труб, поворотов, радиаторов, клапанов и фитингов.
Правило: Для простых домашних систем часто применяют эмпирическое правило: на каждые 10 м горизонтального трубопровода приходится $0.5$ м.в.ст. сопротивления.
Производительность (Q) — Объем, который нужно перекачать
Производительность измеряется в кубических метрах в час ($\text{м}^3/\text{ч}$) или литрах в минуту ($\text{л}/\text{мин}$). Она показывает, какой объем теплоносителя насос может перекачать за единицу времени.
- Расчет: Производительность рассчитывается исходя из теплопотерь дома и требуемой разницы температур ($\Delta t$) между подачей и “обраткой”.$$Q = \frac{0.86 \times P}{\Delta t}$$
Где:
- $Q$ — производительность $(\text{м}^3/\text{ч})$.
- $P$ — тепловая мощность котла (или теплопотери дома) $(\text{кВт})$.
- $\Delta t$ — разница температур (обычно $10-20 \, \text{°C}$).
Пример: Если котел имеет мощность $24 \, \text{кВт}$, а $\Delta t = 20 \, \text{°C}$, то $Q = (0.86 \times 24) / 20 \approx 1.03 \, \text{м}^3/\text{ч}$. Насос должен обеспечивать такую производительность.
Энергоэффективность: Интеллектуальные циркуляционные насосы
Современные насосы перешли от фиксированных скоростей к адаптивным, став самым эффективным способом экономии электроэнергии в системе отопления.
Насосы с частотным регулированием (Инверторные)
Это насосы с электронно-коммутируемым двигателем (ECM) и встроенным частотным преобразователем. Что такое циркуляционный насос нового поколения? Это прибор, который постоянно анализирует потребности системы.
- Принцип работы: Когда термостатические клапаны на радиаторах закрываются (например, в солнечный день), гидравлическое сопротивление системы растет. Вместо того чтобы работать на полную мощность, как старый насос, инверторный насос снижает обороты, поддерживая необходимый напор.
- Экономия: Потребление электроэнергии снижается пропорционально кубу скорости вращения (закон центробежного насоса). Снижение скорости на $50\%$ ведет к снижению потребления энергии до $85\%$. Это дает экономию до $80\%$ электроэнергии по сравнению со старыми трехскоростными насосами.
Режимы регулирования
Интеллектуальные насосы работают в нескольких режимах для достижения максимальной эффективности:
- Постоянный перепад давления ($\Delta p-\text{C}$): Подходит для систем с теплыми полами. Насос поддерживает заданный напор независимо от расхода.
- Пропорциональный перепад давления ($\Delta p-\text{V}$): Идеально для радиаторных систем. При уменьшении расхода (закрытии клапанов) насос снижает напор. Это самый энергоэффективный режим.
Монтаж и эксплуатация: Секреты долгой службы
Неправильная установка может свести на нет все преимущества даже самого дорогого насоса.
Правильное место установки
Традиционно насос устанавливается на обратном трубопроводе (на линии, идущей обратно к котлу).
- Причина: Температура теплоносителя на “обратке” ниже, что продлевает срок службы уплотнителей и электроники.
- Ориентация: Вал насоса должен быть расположен строго горизонтально. Это критически важно для “мокрых” насосов, поскольку только горизонтальное положение обеспечивает равномерное смазывание подшипников перекачиваемой жидкостью. Насосы обычно имеют стрелку, указывающую направление потока.
Защита от воздуха (Воздушные пробки)
Воздух — главный враг циркуляционного насоса. Если в системе есть воздух, подшипники могут работать “всухую”, что приводит к износу и шуму.
- Решение: Насос должен быть установлен в самой низкой точке относительно расширительного бака, чтобы облегчить отвод воздуха. Многие современные насосы имеют встроенный автоматический воздухоотводчик .
- Первый запуск: При первом запуске необходимо выпустить весь воздух из насоса, открутив центральный винт на торце корпуса (при работающем насосе, но с выключенной горелкой).
Защита от “сухого хода”
Работа насоса без теплоносителя (сухой ход) приводит к мгновенному перегреву и поломке. Это может произойти, если система не была заполнена должным образом или произошла утечка.
- Решение: Установка датчика минимального давления или использование насосов со встроенной защитой от сухого хода.
Интеграция в систему: циркуляционный насос и обвязка котла
Циркуляционный насос является ключевым элементом обвязки любого котла и часто включается в готовые модули.
Смесительный узел (для теплого пола)
В системах с теплыми полами насос выполняет двойную функцию. Поскольку температура теплоносителя в котле может быть $60-80 \, \text{°C}$, а в теплом полу требуется не более $45 \, \text{°C}$, насос входит в состав смесительного узла. Он принудительно подмешивает охлажденную воду из “обратки” теплого пола к горячей воде, выходящей из котла, тем самым поддерживая безопасную температуру пола.
Обслуживание и долговечность
Срок службы хорошего циркуляционного насоса составляет $10-15$ лет. Главные условия долговечности:
- Качество теплоносителя: Вода должна быть чистой, без крупных механических примесей (для этого перед насосом часто ставят фильтр-грязевик).
- Профилактика: Насос должен работать хотя бы 10-15 минут в месяц даже летом, чтобы избежать “закисания” вала и уплотнений. Это можно обеспечить, подключив его к таймеру.
Что такое циркуляционный насос? Это высокоэффективное, компактное и надежное устройство, которое превратило медленные и громоздкие системы отопления в быстрые, равномерные и экономичные. Переход на модели с электронным частотным регулированием — это не просто дань моде, а необходимость, которая позволяет сократить потребление электроэнергии в несколько раз, обеспечивая при этом точный и адаптивный контроль над температурой в доме. Правильный выбор и установка насоса — гарантия того, что в вашем доме всегда будет тепло и комфортно, а ваш котел прослужит максимально долго и эффективно.
