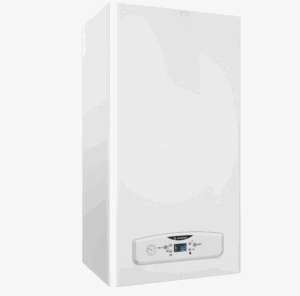

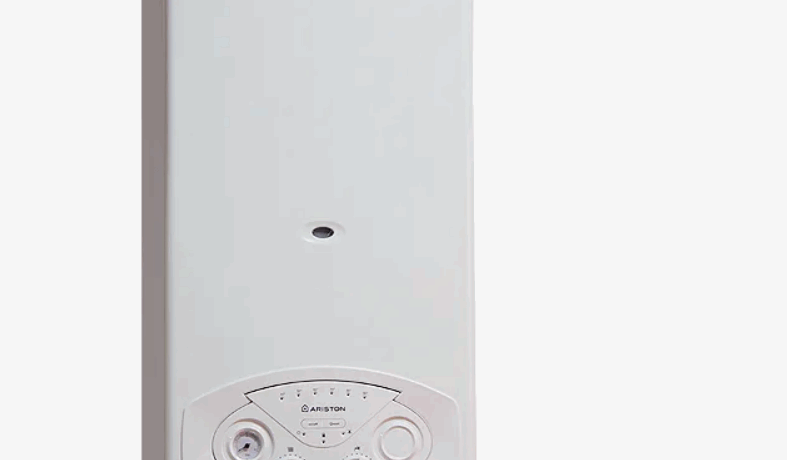

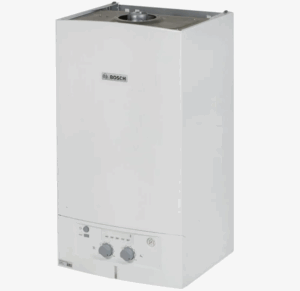

Что такое котел двухконтурный? В сущности, это компактный, многофункциональный прибор, который выполняет сразу две жизненно важные функции в доме: он обеспечивает отопление (поддержание комфортной температуры в помещениях) и горячее водоснабжение (ГВС) (подачу горячей воды для бытовых нужд). Его главная привлекательность заключается в способности заменить два отдельных устройства — бойлер и отопительный котел — экономя место, ресурсы и средства. Этот тип котла стал стандартом для квартир и небольших частных домов благодаря своей эффективности и системе “тепло по требованию”.
Что такое котел двухконтурный: Устройство и ключевые функции
Чтобы понять, что такое котел двухконтурный, нужно рассмотреть его структуру и принцип работы. Его “двухконтурность” означает наличие двух независимых систем теплообмена внутри одного корпуса.
Первый контур: Отопление (Закрытая система)
Первый контур, или основной контур, предназначен для отопления. Он работает в закрытом цикле:
- Назначение: Нагрев теплоносителя (обычно воды или незамерзающей жидкости), который циркулирует через радиаторы и систему теплого пола.
- Теплообменник: Для этой цели используется первичный (основной) теплообменник, который напрямую контактирует с пламенем горелки.
- Циркуляция: Горячий теплоноситель принудительно прокачивается по системе с помощью встроенного циркуляционного насоса.
- Контроль: Давление в закрытом контуре поддерживается встроенным расширительным баком и контролируется манометром.
Второй контур: Горячее водоснабжение (Проточная система)
Второй контур отвечает за нагрев бытовой воды для кранов, душа и кухни. Двухконтурный котел обеспечивает ГВС по проточному принципу :
- Принцип работы: Когда вы открываете кран горячей воды, котел переключается из режима отопления. Холодная вода из водопровода поступает в вторичный (пластинчатый) теплообменник.
- Передача тепла: В этом теплообменнике горячий теплоноситель из первого контура быстро отдает свое тепло проточной воде, которая мгновенно нагревается до заданной температуры и подается потребителю.
- Приоритет ГВС: Двухконтурные котлы всегда работают по принципу приоритета ГВС. Как только открывается кран горячей воды, отопление временно прекращается, и вся мощность горелки переключается на нагрев проточной воды.
Принцип переключения (Гидравлический узел)
Переключение между контурами происходит благодаря трехходовому клапану. Этот клапан автоматически меняет направление движения теплоносителя: либо на радиаторы (режим “Отопление”), либо на вторичный теплообменник (режим “ГВС”).
Ключевые типы: Классификация двухконтурных котлов
Двухконтурные котлы различаются по типу топлива и по способу установки.
По типу топлива
Газовые двухконтурные котлы
- Конвекционные (Традиционные): Самый распространенный и доступный тип. Используют энергию, выделяемую при сжигании газа. КПД обычно составляет $88-92\%$.
- Конденсационные: Ультрасовременные котлы. Они не только сжигают газ, но и используют тепло, выделяемое при конденсации водяных паров из отходящих газов. Что такое котел двухконтурный конденсационного типа? Это устройство с КПД до $108–110\%$ (в отношении традиционной теплоты сгорания), что делает их самыми экономичными, хотя и более дорогими в покупке.
Электрические двухконтурные котлы
- Принцип работы: Нагрев воды происходит с помощью ТЭНов или электрода.
- Преимущества: Экологичность, бесшумность, отсутствие дымохода.
- Недостатки: Высокое потребление электроэнергии и, как следствие, высокие эксплуатационные расходы, если газ недоступен.
Твердотопливные и жидкотопливные двухконтурные котлы
- Особенность: В этих системах второй контур ГВС чаще всего реализуется не через проточный теплообменник, а через встроенный или внешний бойлер косвенного нагрева, так как температуру и мощность твердого топлива сложнее быстро регулировать для проточной системы.
По способу установки
- Настенные (навесные): Наиболее популярный и компактный вариант. Идеально подходят для квартир и домов площадью до $250 \, \text{м}^2$. Легко монтируются на кухне или в подсобном помещении, поскольку включают в себя всю необходимую обвязку (насос, расширительный бак, автоматика).
- Напольные: Более мощные и габаритные котлы, часто выполненные в чугунном корпусе для долговечности. Предназначены для отопления больших площадей (свыше $300 \, \text{м}^2$) и обычно используются в комбинации с внешним бойлером.
Выбор и характеристики: На что обратить внимание при покупке
Правильный выбор котла критически важен для комфорта и экономии.
Расчет мощности (Отопление)
Мощность котла для отопления $(\text{кВт})$ рассчитывается по простой формуле, исходя из климатической зоны: на $10 \, \text{м}^2$ площади требуется примерно $1 \, \text{кВт}$ мощности (при высоте потолков до $3 \, \text{м}$).
- Пример: Для дома площадью $200 \, \text{м}^2$ потребуется котел мощностью около $20 \, \text{кВт}$.
- Важно: Этот расчет является приблизительным и не учитывает теплопотери, которые могут быть высокими в старых или плохо утепленных домах.
Производительность ГВС
Это ключевой параметр для двухконтурного котла. Производительность ГВС измеряется в литрах в минуту $(\text{л/мин})$ при заданном нагреве $(\Delta t)$. Стандартный нагрев — $\Delta t = 30-35 \, \text{°C}$ (например, от $10 \, \text{°C}$ до $40-45 \, \text{°C}$).
| Потребность | Производительность (при Δt=35°C) | Рекомендуемая мощность |
| Только кухня | $8-10 \, \text{л/мин}$ | $18-20 \, \text{кВт}$ |
| Кухня + 1 душ | $11-14 \, \text{л/мин}$ | $24-28 \, \text{кВт}$ |
| Кухня + 2 точки | Не рекомендуется | $\ge 32 \, \text{кВт}$ или бойлер |
- Ограничение двухконтурного котла: Проточный нагрев не позволяет одновременно пользоваться двумя точками водоразбора (душ и кран на кухне). При открытии двух кранов напор и температура воды упадут. Вот что такое котел двухконтурный с точки зрения реального пользователя.
Материал теплообменника
Материал влияет на долговечность и цену:
- Медь: Легкая, обладает высоким коэффициентом теплопередачи, но чувствительна к перегреву и накипи. Чаще всего используется в настенных котлах.
- Нержавеющая сталь: Отличная коррозионная стойкость и более низкая стоимость, но ниже теплопроводность.
- Чугун: Используется только в мощных напольных котлах. Долговечный, но тяжелый и хрупкий (боится резких перепадов температуры).
Камера сгорания
- Открытая (атмосферная): Берет воздух для горения из помещения, где установлен котел. Требует обязательного дымохода с естественной тягой и приточной вентиляции.
- Закрытая (турбированная): Берет воздух с улицы и туда же принудительно выбрасывает продукты сгорания с помощью вентилятора. Использует коаксиальный дымоход. Безопаснее и позволяет устанавливать котел в любом помещении без сложной вентиляции.
Монтаж и безопасность: Нюансы установки двухконтурного котла
Правильная установка — залог долгой и безопасной работы.
Требования к помещению
Помещение для установки газового котла должно соответствовать строгим нормам:
- Объем: Минимальный объем помещения $8-15 \, \text{м}^3$ (зависит от мощности).
- Высота потолков: Не менее $2 \, \text{м}$.
- Вентиляция: Обязательное наличие приточной и вытяжной вентиляции, особенно для котлов с открытой камерой.
- Удаление: Запрещена установка над плитой или в ванной комнате. Настенный котел монтируется на негорючую стену.
Коаксиальный дымоход (для закрытой камеры)
Если вы используете котел с закрытой камерой (турбированный), вам потребуется коаксиальный дымоход . Это система “труба в трубе”:
- Внутренняя труба: Отводит продукты сгорания.
- Внешняя труба: Забирает чистый воздух с улицы для горения.
Преимущество: высокая безопасность, поскольку воздух для горения не берется из помещения, и возможность горизонтального вывода через стену.
Автоматика и защита
Современные двухконтурные котлы оснащены развитой электроникой для безопасности и контроля:
- Контроль пламени: Датчик ионизации или термопара прекращают подачу газа, если пламя потухнет.
- Защита от перегрева: Датчики температуры отключают горелку при превышении лимита.
- Защита от замерзания: Автоматическое включение насоса и горелки, если температура теплоносителя падает ниже $+5 \, \text{°C}$.
- Автодиагностика: Система выдает код ошибки на дисплей, указывая на конкретную неисправность.
Экономическая эффективность и эксплуатация
Что такое котел двухконтурный с точки зрения бюджета? Это всегда компромисс между капитальными затратами и долгосрочной экономией.
Преимущества по сравнению с одноконтурным котлом + бойлером
| Преимущество | Двухконтурный котел | Одноконтурный котел + Бойлер |
| Компактность | Очень высокий (один прибор) | Низкий (два прибора + место для бойлера) |
| Начальная стоимость | Ниже | Выше |
| Расход газа/электричества | Выше при пиковом ГВС | Ниже (бойлер греет ночью по ночному тарифу) |
| ГВС | Проточное, ограниченная производительность | Большой запас горячей воды, работа нескольких точек |
Для небольшого жилья, где нет постоянной потребности в большом объеме горячей воды, двухконтурный котел безусловно выигрывает в цене и размере.
Проблемы и решения (Накипь и жесткость воды)
Самый главный враг двухконтурного котла — накипь во вторичном (пластинчатом) теплообменнике. Из-за высокой скорости нагрева жесткая водопроводная вода оставляет минеральные отложения, которые:
- Ухудшают теплопередачу, снижая эффективность ГВС.
- Приводят к перегреву теплообменника и его поломке.
Решение: Обязательная установка фильтров-умягчителей или систем комплексной водоподготовки на входе воды в котел, особенно в регионах с высокой жесткостью воды. Регулярная (раз в 1-2 года) химическая промывка теплообменника специалистами.
Котел двухконтурный с внешним бойлером: Гибридное решение
Для тех, кто хочет получить преимущества двухконтурного котла (компактность, приоритет ГВС), но нуждается в большем объеме горячей воды, существует гибридное решение: одноконтурный котел, работающий по двухконтурной схеме.
Принцип работы
В этом случае устанавливается одноконтурный котел (который по сути является первичным контуром) и внешний бойлер косвенного нагрева (который берет на себя функцию второго контура).
- Преимущества:
- Запас ГВС: Бойлер позволяет накопить $100-300 \, \text{л}$ горячей воды, обеспечивая одновременную работу 2-3 душевых и кухни.
- Стабильность: Котел работает в более щадящем режиме, так как нагревает большой объем воды постепенно, а не мгновенно.
- КПД: Одноконтурный котел часто имеет более высокий КПД, чем стандартный двухконтурный.
Котел с битермическим теплообменником: Экономия на конструкции
Следует упомянуть и особую конструкцию — битермический теплообменник.
- Устройство: Это, по сути, две трубы, вставленные одна в другую (труба в трубе). Внешняя труба греет отопление, внутренняя — ГВС.
- Плюс: Компактность и низкая цена котла.
- Минус: Низкая ремонтопригодность, очень высокая подверженность накипи (ее невозможно удалить без специального оборудования) и высокий риск перегрева. Производители премиум-класса избегают этой конструкции.
Эксплуатация и долговечность
Срок службы хорошего двухконтурного котла — $10-15$ лет, при условии правильного обслуживания.
Регулировка и автоматика
Современные котлы обладают функцией погодозависимой автоматики. При подключении уличного датчика котел сам регулирует температуру теплоносителя в зависимости от температуры на улице.
- Цель: Экономия газа (котел не перегревает систему в относительно теплые дни) и поддержание более ровного температурного режима в доме.
Регулярное техническое обслуживание
Ежегодное техническое обслуживание специалистами включает:
- Чистку горелки и камеры сгорания от сажи.
- Проверку и регулировку давления газа.
- Проверку целостности и давления в расширительном баке.
- Проверку датчиков и автоматики безопасности.
- Промывка: Регулярная промывка теплообменников от накипи значительно продлевает жизнь котлу.
Что такое котел двухконтурный? Это высокотехнологичное, компактное и экономически выгодное решение для организации автономного отопления и горячего водоснабжения. Его выбор требует тщательного расчета мощности как для отопления, так и для ГВС, а также внимания к типу теплообменника (раздельный предпочтительнее битермического). Несмотря на ограничение по проточной подаче горячей воды, двухконтурный котел остается идеальным выбором для большинства среднестатистических домохозяйств, обеспечивая высокий уровень комфорта при минимальных затратах площади и ресурсов.
