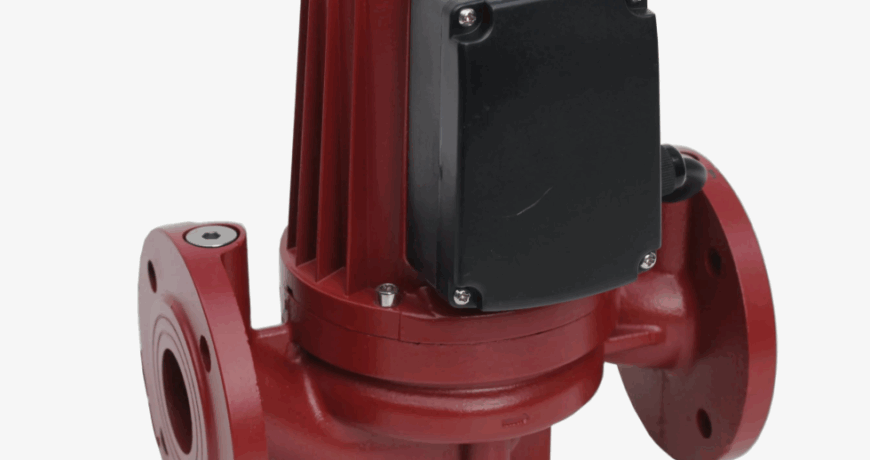

Ключ к эффективному и равномерному отоплению — это не только мощный котел, но и правильно подобранный циркуляционный насос – виды которого многочисленны. С тех пор, как принудительная циркуляция заменила громоздкие и медленные гравитационные системы, насос стал главным двигателем, обеспечивающим комфорт в доме. Он спасает радиаторы от застоя, котел от перегрева, а домовладельца — от неравномерного распределения тепла и лишних счетов. Эта статья — полный гид по устройству, принципам выбора и секретам долгой службы вашего главного теплового помощника.
Конструктивные основы: Циркуляционный насос – виды по типу ротора
Базовое разделение насосов происходит по конструктивному признаку — способу изоляции ротора от перекачиваемой жидкости. Это определяет шумность, КПД и сферу применения.

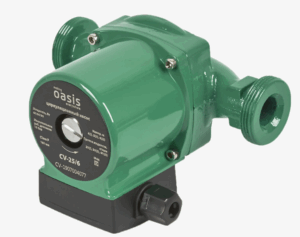

Насосы с “мокрым” ротором (Wet Rotor)
Это самый распространенный тип для бытовых и полупромышленных систем .
- Устройство: Ротор, вал, и рабочее колесо (крыльчатка) полностью погружены в теплоноситель. Специальная гильза (стакан) из нержавеющей стали отделяет электрическую часть статора от ротора, который находится в воде.
- Принцип работы: Перекачиваемая жидкость выполняет двойную функцию: она смазывает подшипники и охлаждает двигатель.
- Ключевые характеристики:
- Шумность: Низкая. Жидкость действует как звукоизолятор, что делает их идеальными для жилых помещений.
- Обслуживание: Практически не требуют.
- КПД: Относительно низкий (около $50\%$), поскольку часть энергии тратится на перемешивание жидкости.
- Применение: Индивидуальные дома, квартиры, системы теплых полов, небольшие котельные.
Насосы с “сухим” ротором (Dry Rotor)
Этот тип предназначен для систем, где приоритет отдается максимальной производительности и КПД.
- Устройство: Ротор и статор полностью изолированы от жидкости герметичными кольцами скольжения. Вал смазывается маслом или внешне. Насос имеет специальный вентилятор для воздушного охлаждения.
- Принцип работы: Жидкость контактирует только с крыльчаткой.
- Ключевые характеристики:
- Шумность: Высокая. Требуют установки в отдельном, нежилом помещении (котельная).
- КПД: Высокий (до $80\%$).
- Обслуживание: Необходимо периодически проверять герметичность уплотнительных колец, чтобы исключить протечки.
- Применение: Централизованные системы отопления, крупные промышленные объекты, большие котельные и бойлерные.
По способу регулирования: Циркуляционный насос – виды по интеллекту
Самая важная эволюция циркуляционных насосов связана с их “интеллектом” — способностью адаптироваться к изменяющимся потребностям системы.

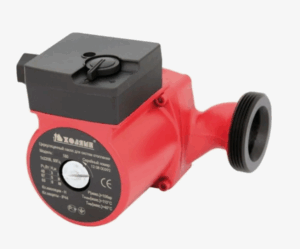

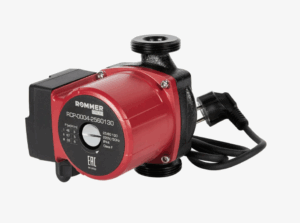

Нерегулируемые (Трехскоростные) Насосы
Это традиционные, бюджетные модели, которые до сих пор широко используются.
- Устройство: Оснащены механическим переключателем, который позволяет выбрать одну из трех фиксированных скоростей (обычно I, II, III).
- Принцип работы: Работают на выбранной скорости независимо от того, сколько радиаторов открыто или закрыто.
- Недостаток: Низкая энергоэффективность. Если термостатические клапаны на радиаторах закрываются, сопротивление системы растет, но насос продолжает работать на полной мощности, создавая избыточный напор, шум и расходуя лишнюю электроэнергию.
Насосы с частотным регулированием (Инверторные / ECM-технология)
Это современные, энергоэффективные модели, составляющие сейчас основу рынка. Они известны также как насосы с электронно-коммутируемым двигателем (ECM).
- Устройство: Имеют встроенный микропроцессор и частотный преобразователь, который контролирует обороты двигателя.
- Принцип работы: Насос постоянно анализирует гидравлическое сопротивление системы (измеряя перепад давления) и автоматически подстраивает свою производительность под текущую потребность. Если радиаторы закрываются, насос снижает обороты.
- Экономия: Экономия электроэнергии может достигать $70-80\%$ по сравнению с нерегулируемыми насосами, поскольку потребление энергии пропорционально кубу скорости вращения.
- Комфорт: Устраняют шум и гидроудары, вызванные избыточным напором.
Насосы с функцией AutoAdapt
Наиболее продвинутые модели. Циркуляционный насос – виды с AutoAdapt могут не только реагировать на текущее состояние, но и “учиться”.
- Принцип работы: Насос в течение недели анализирует рабочие циклы системы, запоминает пики и спады потребления тепла и выстраивает оптимальную программу работы, сводя потребление энергии к абсолютному минимуму.
Область применения: Где устанавливается циркуляционный насос?
В зависимости от назначения, насосы различаются по конструкции и необходимым характеристикам.
Основной контур отопления (Котловой насос)
Это насос, обеспечивающий циркуляцию теплоносителя между котлом и потребителями (радиаторами).
- Требования: Должен быть рассчитан на высокую температуру (до $110 \, \text{°C}$) и достаточную производительность, чтобы обеспечить весь дом теплом.
- Место установки: Чаще всего устанавливается на обратном трубопроводе (линия, возвращающаяся в котел) для защиты от высоких температур. В современных настенных котлах он часто уже встроен.
Контур горячего водоснабжения (ГВС)
Этот насос обеспечивает постоянную циркуляцию горячей воды в контуре ГВС (если используется бойлер косвенного нагрева или рециркуляционная линия).
- Назначение: Исключает долгий слив холодной воды, пока ждешь горячую. Вода в трубах всегда имеет заданную температуру.
- Особенность: Должен быть выполнен из материалов, устойчивых к коррозии (обычно бронза или нержавеющая сталь), так как он работает с кислородонасыщенной водопроводной водой, а не с замкнутым контуром отопления.
Контур теплого пола (Насосно-смесительный узел)
В системах с теплыми полами насос является частью специального смесительного узла.
- Назначение: Теплый пол требует низкую температуру теплоносителя (обычно не выше $45 \, \text{°C}$), в то время как котел работает на $60-80 \, \text{°C}$. Насос в этом узле принудительно подмешивает остывший теплоноситель из “обратки” пола к горячей воде, поддерживая безопасную температуру.
- Требования: Обычно это компактный насос с “мокрым” ротором, интегрированный с трехходовым клапаном .
Канализационные и дренажные насосы
Хотя они также “циркуляционные” по принципу, их назначение совершенно другое. Они предназначены для перекачки стоков или отведения воды из подвалов, и не используются в системе отопления.
Расчет и подбор: Выбор по параметрам Q и H
Правильный подбор насоса исключает шум, вибрацию и гарантирует эффективность всей системы.
Напор (H) – Преодоление сопротивления
Напор измеряется в метрах водяного столба (м.в.ст.) и показывает способность насоса преодолеть гидравлическое сопротивление трубопровода.
- Неправильное мнение: Напор не должен быть равен высоте самого высокого радиатора. В замкнутой системе отопления давление, необходимое для подъема, компенсируется давлением опускающегося столба жидкости.
- Формула расчета: Напор рассчитывается, исходя из потерь давления на всех участках: трубы, фитинги, радиаторы, клапаны. Для приблизительного расчета в двухэтажном доме часто берут запас $4-6 \, \text{м.в.ст.}$, но для больших и сложных систем требуется точный расчет от инженера.
Производительность (Q) – Объем перекачки
Производительность измеряется в кубических метрах в час ($\text{м}^3/\text{ч}$) и показывает, какой объем теплоносителя насос может перекачать за единицу времени.
- Формула расчета производительности:
$$Q = \frac{0.86 \times P}{\Delta t}$$
Где:
- $Q$ — производительность $(\text{м}^3/\text{ч})$.
- $P$ — тепловая мощность котла (или тепловая нагрузка) $(\text{кВт})$.
- $\Delta t$ — разница температур между подачей и обраткой. Обычно $\Delta t = 10 \, \text{°C}$ для теплых полов и $\Delta t = 20 \, \text{°C}$ для радиаторных систем.
- Важно: Выбранная модель насоса должна обеспечивать требуемую точку $(Q; H)$ на своей рабочей кривой. Выбор насоса с избыточными параметрами (слишком большой Q и H) приведет к постоянному шуму и перерасходу энергии.
Монтаж и долговечность: Как продлить жизнь насосу
Неправильная установка может свести на нет все преимущества даже самого дорогого насоса.
Правила установки
- Вал горизонтально: Вал двигателя (ротор) должен быть расположен строго горизонтально. Это жизненно важно для насосов с “мокрым” ротором, так как только в этом положении обеспечивается равномерная смазка подшипников.
- Обратный трубопровод: Насос, как правило, устанавливают на “обратке” — линии, возвращающейся в котел, чтобы избежать работы при максимально высокой температуре.
- Кран и фильтр: Установка шаровых кранов до и после насоса позволяет легко демонтировать его для обслуживания без слива всей системы. Обязательна установка фильтра-грязевика перед насосом для защиты крыльчатки и подшипников от механических частиц.
Защита от воздуха и сухого хода
- Воздушные пробки: Наличие воздуха в системе, особенно внутри насоса, вызывает шум, вибрацию и “сухой ход” подшипников. При установке насоса необходимо обеспечить возможность отвода воздуха (например, установкой автоматического воздухоотводчика).
- Первый запуск: При заполнении системы необходимо убедиться, что насос заполнен водой, а перед запуском — сбросить воздух через специальный центральный винт.
Электропитание и профилактика
- Стабилизатор: Электронные насосы с частотным регулированием крайне чувствительны к скачкам напряжения. Рекомендуется использовать стабилизатор напряжения.
- Профилактическое включение: Если система отопления простаивает летом, насос необходимо включать хотя бы на 10-15 минут раз в месяц, чтобы избежать “закисания” вала и уплотнений. Многие современные модели делают это автоматически.
Циркуляционный насос – виды, которых мы коснулись, от “мокрого” ротора для тихих бытовых систем до мощного “сухого” для промышленности — все они выполняют одну жизненно важную функцию: побеждают инертность и застой, обеспечивая принудительную и эффективную циркуляцию тепла. При выборе насоса важно помнить, что правильный подбор по параметрам $Q$ и $H$, а также соблюдение правил монтажа, гарантируют равномерное тепло, тишину в доме и минимальные расходы на электроэнергию.
