Труба ПВХ — это не просто пластиковый цилиндр, а важнейший элемент современных инженерных систем, обеспечивающий долговечность и надежность коммуникаций. В современном строительстве и инженерии коммуникаций сложно найти материал, который смог бы сравниться по универсальности и эффективности с поливинилхлоридом. Изделие стало стандартом де-факто для множества систем, от бытовой канализации до сложных промышленных водопроводов. Ее появление ознаменовало революцию в индустрии, предложив долговечную, экономичную и коррозионностойкую альтернативу традиционным металлическим трубам.
Поливинилхлорид (PVC – Polyvinyl Chloride) представляет собой термопластичный полимер, который получается в результате полимеризации винилхлорида. В зависимости от добавок и способа производства, ПВХ может быть как гибким (пластифицированный), так и жестким (непластифицированный). Именно жесткие формы, известные как НПВХ и ХПВХ, стали основой для производства высококачественных труб.
Основная причина их востребованности – уникальное сочетание эксплуатационных свойств: долговечность до 50 лет, химическая инертность, гладкая внутренняя поверхность, которая предотвращает отложения, и, что немаловажно, низкая себестоимость и простота монтажа. Все эти факторы делают труба ПВХ ключевым элементом инфраструктурных проектов по всему миру.
Труба ПВХ: Фундаментальные характеристики и преимущества
Для того чтобы понять, почему труба ПВХ завоевала такую популярность, необходимо рассмотреть ее ключевые физико-химические свойства:
Технические и эксплуатационные достоинства
- Высокая коррозионная стойкость: В отличие от стали и чугуна, ПВХ абсолютно не подвержен электрохимической и биологической коррозии. Это критически важно для систем, проложенных в агрессивных почвах или транспортирующих химически активные стоки.
- Гладкая внутренняя стенка: Коэффициент шероховатости ПВХ минимален (в 10-20 раз ниже, чем у чугуна). Это обеспечивает стабильность напора, снижает вероятность образования засоров и известковых отложений, а также уменьшает гидравлические потери, что прямо влияет на экономию электроэнергии в насосных системах.
- Долговечность и срок службы: При соблюдении правил эксплуатации труба ПВХ способна служить до 50-70 лет без необходимости ремонта или замены.
- Низкий вес: Масса ПВХ-труб в несколько раз меньше, чем у металлических аналогов. Это значительно упрощает логистику, снижает затраты на транспортировку и позволяет проводить монтаж без использования тяжелой строительной техники.
- Экологическая безопасность: Современные НПВХ-трубы, используемые для питьевого водоснабжения, не содержат токсичных добавок (таких как свинец или фталаты в непищевых пластифицированных формах) и не влияют на качество транспортируемой воды.
- Диэлектрические свойства: ПВХ является отличным изолятором, что делает его идеальным материалом для изготовления электротехнических труб и каналов для кабелей.
Ограничения, которые имеет любая труба ПВХ
Несмотря на многочисленные преимущества, труба ПВХ имеет и ограничения, которые необходимо учитывать:
- Температурный лимит: Классический непластифицированный ПВХ (НПВХ) имеет ограничение по рабочей температуре – как правило, до +60 °С. Кратковременно допускается повышение, но при длительном воздействии более высоких температур полимер размягчается и теряет механическую прочность.
- Хрупкость при низких температурах: При температурах ниже –15 °С (в зависимости от марки) материал становится более хрупким, что требует осторожности при монтаже в зимний период.
- Выделение токсинов при горении: Хотя ПВХ является самозатухающим материалом и трудновоспламеняемым, при сильном пожаре он выделяет токсичные хлорсодержащие газы, что требует учета при прокладке внутри зданий.
Классификация ПВХ-труб по типу материала: НПВХ vs. ХПВХ
Наиболее распространенные типы ПВХ-труб для инженерных систем различаются по химической структуре и, соответственно, по области применения.
Труба НПВХ (uPVC или PVC-U) – Непластифицированный Поливинилхлорид
НПВХ (Unplasticized Polyvinyl Chloride) – это жесткий, высокопрочный полимер, не содержащий пластификаторов. Это наиболее распространенный вид ПВХ, который применяется в следующих областях:
- Напорные водопроводы: Для транспортировки холодной питьевой и технической воды (обычно до 16 Бар).
- Наружная и внутренняя канализация: Отведение хозяйственно-бытовых и промышленных стоков. Изделия для наружной канализации (часто оранжевого цвета) имеют повышенную кольцевую жесткость (SN4, SN8) для работы под грунтовыми нагрузками.
- Обсадные колонны: Для буровых скважин, где требуется химическая инертность и прочность.
- Дренажные и ливневые системы.
Ключевая характеристика НПВХ: Высокая механическая прочность и химическая стойкость к большинству кислот, щелочей и солей, но ограниченная термостойкость (до +60 °С).
Труба ХПВХ (cPVC или PVC-C) – Хлорированный Поливинилхлорид
ХПВХ (Chlorinated Polyvinyl Chloride) – это модифицированная версия НПВХ, полученная путем дополнительного хлорирования полимера. Увеличение содержания хлора (с 56% до 63-67%) делает материал химически более стабильным и значительно повышает его термостойкость.
- Основное применение: Системы горячего водоснабжения и отопления (допустимая рабочая температура до +93 °С), а также промышленные трубопроводы, транспортирующие агрессивные среды при повышенных температурах.
- Преимущества: ХПВХ, как и НПВХ, монтируется методом «холодной сварки» (клеевое соединение), что создает монолитный, чрезвычайно прочный и герметичный шов, способный выдерживать высокое давление.
Классификация по назначению и давлению
Помимо химического состава, труба ПВХ классифицируется по функциональному назначению:
По рабочему давлению
| Тип | Описание | Применение |
| Напорные | Предназначены для работы под избыточным давлением (водоснабжение, промышленные жидкости). Классифицируются по номинальному давлению (PN): PN6, PN10, PN16 и т.д., где число означает максимальное рабочее давление в барах при температуре 20 °С. | Питьевой водопровод, ирригационные системы, технологические линии. |
| Безнапорные | Используются для транспортировки жидкостей самотеком. Обладают достаточной кольцевой жесткостью для работы в грунте, но не рассчитаны на внутреннее давление. | Внутренняя и наружная канализационная сеть, дренаж, ливневые стоки. |
| Технические/Обсадные | Не имеют строгого напорного рейтинга. Применяются как защитные или вспомогательные конструкции. | Защита электрокабелей (гофрированные или жесткие), обсадка водяных скважин. |
По геометрическим параметрам (диаметр и жесткость)
- По диаметру (DN): Трубы выпускаются в широком диапазоне диаметров, от минимальных (16-20 мм) для электропроводки и мелкого водоснабжения, до крупных (более 500 мм) для магистральных коллекторов. В системах водоснабжения наиболее распространены диаметры до 225 мм, в то время как канализационные системы используют DN 110, 160, 200 мм и более.
- По жесткости (Кольцевая жесткость SN): Для труб, работающих в грунте (наружная канализация), критически важна кольцевая жесткость (SN). Она обозначает способность трубы сопротивляться внешнему давлению грунта. Стандарты SN2, SN4, SN8, SN10 и SN16 указывают на возрастающую жесткость, где SN8 и SN10 подходят для глубокой прокладки под дорогами с высоким трафиком.
Технология монтажа труб ПВХ: Холодная сварка и раструбное соединение
Простота и надежность монтажа – одно из главных конкурентных преимуществ ПВХ-труб. Существуют два основных метода соединения, каждый из которых оптимален для своей области применения.
Клеевое соединение (Холодная сварка)
Этот метод используется для создания напорных и высокогерметичных систем (водопровод, ХПВХ-системы), обеспечивая соединение, которое по прочности не уступает самой трубе. По сути, это не клей в традиционном понимании, а химический растворитель, который на короткое время размягчает поверхности ПВХ, позволяя им на молекулярном уровне слиться в единое целое.
Пошаговая инструкция по холодной сварке:
- Подготовка среза: Труба ПВХ отрезается строго перпендикулярно оси. Обязательно снимается фаска (скос) на внешнем крае трубы под углом 10-15°, чтобы труба легко вошла в фитинг и не соскребла клей.
- Очистка и обезжиривание: Соединяемые поверхности (конец трубы и внутренняя часть раструба фитинга) тщательно очищаются от грязи и обезжириваются специальным очистителем (праймером). Этот этап критически важен для надежности “сварки”.
- Нанесение клея: Клей (например, Tangit) быстро и равномерно наносится сначала на внутреннюю поверхность фитинга, а затем на внешний край трубы. Нанесение должно быть обильным, но без излишков. Важно действовать быстро, так как клей начинает сохнуть.
- Соединение: Труба ПВХ вставляется в фитинг до упора без вращения. При соединении трубу следует повернуть на четверть оборота, чтобы клей равномерно распределился. Соединение удерживается в неподвижном состоянии 10-15 секунд для первичного схватывания.
- Время полимеризации: Излишки клея удаляются. Запрещается механическая нагрузка и проверка системы давлением в течение времени, указанного производителем (обычно от 10 минут до 24 часов в зависимости от диаметра и температуры).

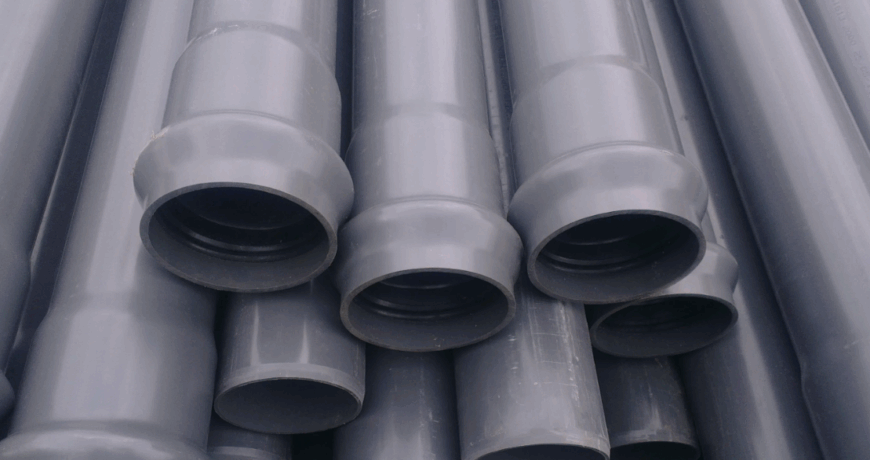

Раструбное соединение с уплотнительным кольцом
Этот метод является стандартным для безнапорных канализационных систем и некоторых напорных систем. Он использует раструб (расширенный конец трубы или фитинга), внутри которого установлено эластомерное (резиновое) уплотнительное кольцо.
- Преимущества: Чрезвычайная простота и скорость монтажа, возможность компенсации небольших температурных расширений и вибраций.
- Монтаж: После очистки конец трубы смазывается специальной силиконовой смазкой, после чего труба вставляется в раструб до упора, а затем слегка (на 5-10 мм) вытягивается назад. Этот зазор необходим для компенсации температурного расширения материала.
Области практического применения труб ПВХ
Уникальный набор свойств позволяет использовать труба ПВХ в самых разных секторах:
| Сектор | Основное применение | Тип трубы |
| ЖКХ и городская инфраструктура | Магистральные и локальные сети питьевого холодного водоснабжения. Внутренняя и наружная канализация. Кабельные каналы. | НПВХ (напорные и безнапорные) |
| Промышленность | Транспортировка агрессивных кислот, щелочей и химических реагентов. Системы очистки воды и стоков. | НПВХ, ХПВХ (высоконапорные и термостойкие) |
| Сельское хозяйство | Системы орошения и ирригации. Дренажные сети. | НПВХ (напорные и безнапорные) |
| Энергетика и связь | Защитные каналы и гофры для прокладки электрокабелей и оптоволоконных линий. | ПВХ (технические, жесткие и гофрированные) |
| Специальные объекты | Бассейны и фонтаны (клеевое соединение). Вентиляционные системы (жесткие воздуховоды). | НПВХ (клеевое соединение) |
Нормативные стандарты и стандартизация
Производство и применение труб ПВХ строго регламентируются международными и национальными стандартами. В России это чаще всего ГОСТы, которые устанавливают требования к сырью, размерам и методикам испытаний:
- ГОСТ 51613-2000 (Р 51613-2000): Регулирует требования к напорным трубам из НПВХ.
- ГОСТ Р 52134-2003: Устанавливает общие технические условия для напорных труб из термопластов.
- ГОСТ 18599-2001: Определяет характеристики конструкций по размерам.
Соблюдение этих стандартов гарантирует, что труба ПВХ обладает заявленными характеристиками прочности, герметичности и химической стойкости.
Труба ПВХ является одним из наиболее эффективных и технологичных решений в области трубопроводных систем. Разнообразие типов – от стандартного НПВХ для холодной воды и канализации до термостойкого ХПВХ для горячих сред – позволяет ей охватить практически весь спектр задач, стоящих перед современным строительством.
Ее ключевые преимущества, такие как длительный срок службы, устойчивость к агрессивным средам и простота монтажа методом «холодной сварки» или раструбного соединения, обеспечивают низкие эксплуатационные расходы и высокую надежность систем. Постоянное совершенствование технологий производства и строгий контроль качества, регламентированный международными и национальными стандартами, подтверждают, что труба ПВХ будет оставаться лидирующим выбором на рынке трубопроводных материалов на протяжении многих десятилетий. Умелый выбор подходящего типа и соблюдение правил монтажа – залог долговечности и безаварийности любой инженерной системы.
