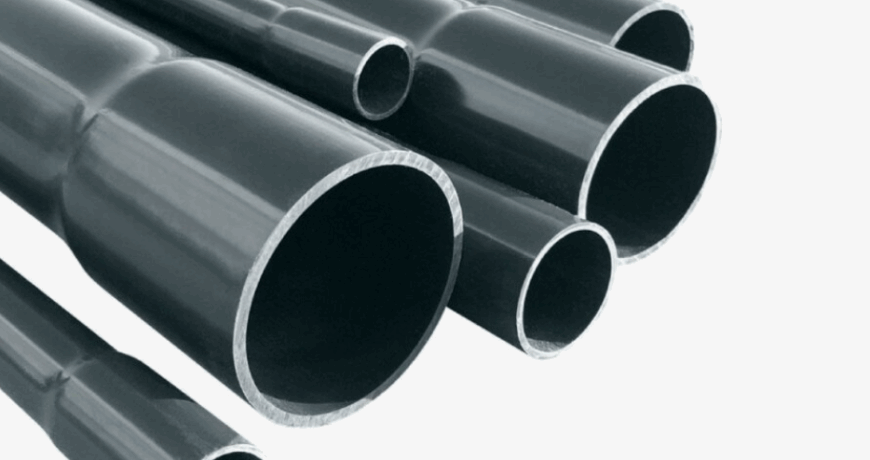

Труба ПВХ (поливинилхлоридная труба) – это феномен современной инженерии, чье триумфальное шествие началось не на строительных площадках, а в химических лабораториях. Понимание того, что такое труба ПВХ, требует погружения в историю полимерной химии и эволюцию строительных стандартов. Эта статья посвящена не просто классификации, а глубокому анализу самого материала, его исторического пути и сравнения с конкурентами в индустрии. ПВХ является одним из самых распространенных полимеров в мире, и его доминирование в трубопроводных системах обусловлено уникальным сочетанием химической инертности, механической прочности и экономической эффективности. Мы разберем, как этот материал, изначально считавшийся бесполезным, стал незаменимым.
1. Рождение полимера: Что такое труба ПВХ с точки зрения химии?
Для того чтобы понять, почему труба ПВХ так популярна, необходимо начать с ее основы — поливинилхлорида (Polyvinyl Chloride, PVC). Это третий по объему производства термопласт в мире, уступающий лишь полиэтилену и полипропилену. Его успех заложен в уникальной химической структуре.
1.1. Молекулярный фундамент трубы ПВХ
ПВХ – это полимер, полученный путем полимеризации мономера винилхлорида ($CH_2=CHCl$). В отличие от других полимеров, ПВХ содержит около 57% хлора, полученного из обычной поваренной соли. Это делает его менее зависимым от нефтяных ресурсов, чем, например, полиэтилен. Именно наличие хлора придает ПВХ его характерную жесткость, огнестойкость и исключительную химическую инертность.
Труба ПВХ в жестком виде, известная как НПВХ (Непластифицированный ПВХ, uPVC), сохраняет высокую молекулярную массу и не содержит пластификаторов, что делает ее твердой, прочной и долговечной. Именно эта жесткость обеспечивает высокую кольцевую устойчивость, необходимую для подземных коммуникаций.
1.2. Огнестойкость, обусловленная хлором
Ключевое химическое преимущество ПВХ – его естественная огнестойкость. Когда труба ПВХ подвергается воздействию огня, она не продолжает гореть самостоятельно. Хлор, высвобождающийся при нагреве, замещает кислород, создавая негорючую среду и препятствуя распространению пламени. Это свойство, заложенное в полимер на молекулярном уровне, критически важно для электротехнических и внутренних строительных систем. Кстати, это и отличает ПВХ от полиэтилена, который горит весело и задорно.
1.3. Химическая инертность
Труба ПВХ обладает выдающейся стойкостью к агрессивным средам. Она практически не взаимодействует с большинством кислот, щелочей, солей и спиртов. Это делает ее идеальной для промышленных трубопроводов, транспортирующих химические реагенты, а также для канализационных систем, где жидкость содержит множество агрессивных соединений.
2. Исторический путь Трубы ПВХ: От случайного открытия до стандарта
История ПВХ полна совпадений и неудач, что характерно для многих великих изобретений.
2.1. Два случайных открытия (1835 и 1872 гг.)
Впервые ПВХ был синтезирован в 1835 году французским химиком Анри Виктором Реньо, а затем повторно в 1872 году немецким химиком Ойгеном Бауманом. Оба раза это произошло случайно: вещество появлялось в виде белого порошка в колбах под воздействием солнечного света. Долгое время этот «порошок» считался бесполезным, поскольку его было крайне трудно перерабатывать. Он не плавился, а разлагался при нагреве, что делало массовое производство невозможным. Ученые просто не знали, что такое труба ПВХ и как ее производить.
2.2. Коммерциализация и трубопроводная революция (1926 – 1950-е гг.)
Только в 1926 году американский химик Фрэнсис Шоу из компании B.F. Goodrich нашел способ стабилизировать ПВХ, добавив к нему специальные стабилизаторы (например, свинцовые или кальций-цинковые). Это позволило создать гибкий, легко перерабатываемый материал, который быстро нашел применение в изоляции проводов и непромокаемых тканях.
Революция в трубопроводах произошла после Второй мировой войны. В Германии начали активно производить труба ПВХ (НПВХ) как жесткую альтернативу дефицитным металлическим трубам. Осознав преимущества этого материала — коррозионную стойкость и низкую стоимость — мир быстро принял новую технологию. К 1960-м годам труба ПВХ стала ключевым материалом в канализационных и водопроводных системах Европы и Северной Америки.
3. Классификация Трубы ПВХ по жесткости и термостойкости
Химическая модификация позволяет получать несколько основных типов труб ПВХ, каждый из которых имеет строго определенную сферу применения. Ответ на вопрос что такое труба ПВХ всегда зависит от ее модификации.
3.1. Непластифицированный ПВХ (НПВХ / uPVC)
- Описание: Самая распространенная форма. Жесткая, негибкая, не содержит пластификаторов.
- Термостойкость: До $+60 \, \text{°C}$.
- Применение: Холодное питьевое водоснабжение , напорная и безнапорная канализация, дренаж, обсадные трубы для скважин.
3.2. Хлорированный ПВХ (ХПВХ / cPVC)
- Описание: Модифицированный полимер, полученный дополнительным хлорированием. Увеличенное содержание хлора повышает термостойкость и прочность.
- Термостойкость: До $+93 \, \text{°C}$.
- Применение: Системы горячего водоснабжения, отопления, промышленные трубопроводы для агрессивных сред при повышенной температуре. Если вам нужна горячая вода, а не просто горячие споры о материале, выбирайте ХПВХ.
3.3. Пластифицированный ПВХ (ППВХ / PVC-P)
- Описание: Содержит пластификаторы, что делает материал мягким и гибким.
- Применение: Гибкие шланги, гофрированные трубы для защиты электропроводки (обычно, это именно та труба ПВХ, которую называют “гофра”).
4. Критические технические характеристики Трубы ПВХ
Выбор конкретной трубы определяется не только типом полимера, но и ее механическими свойствами, которые регламентируются ГОСТами и международными стандартами (ISO).
4.1. Напор и кольцевая жесткость
- Напорные характеристики (PN): Обозначают максимальное рабочее давление в барах при температуре $20 \, \text{°C}$. Наиболее распространены PN10 и PN16. Эта характеристика критична для водопроводов и промышленных линий.
- Кольцевая жесткость (SN): Критически важна для безнапорных труб, прокладываемых под землей (канализация). SN (Stiffness Nominal) показывает способность трубы выдерживать внешнюю нагрузку грунта и транспорта. Типичные классы:
- SN4: Для укладки на небольшую глубину в зонах без интенсивного движения.
- SN8 / SN10: Для прокладки под дорогами и магистралями с высокой транспортной нагрузкой. Лучше перебдеть с жесткостью, чем потом откапывать просевшую канализационную линию.
4.2. Гидравлические показатели
Труба ПВХ обладает невероятно гладкой внутренней поверхностью (коэффициент шероховатости до $0.007 \, \text{мм}$). Это имеет два ключевых преимущества:
- Отсутствие зарастания: В отличие от металлических труб, где образуются известковые отложения, внутренняя поверхность ПВХ остается чистой на протяжении всего срока службы.
- Высокая пропускная способность: Позволяет использовать трубы меньшего диаметра для транспортировки того же объема жидкости, что экономит материал и место.
5. Сравнение: Что такое труба ПВХ против других полимеров
ПВХ конкурирует на рынке с другими популярными полимерными трубами: полиэтиленом (ПЭ) и полипропиленом (ПП).
| Характеристика | Труба ПВХ (НПВХ) | Труба ПЭ (Полиэтилен) | Труба ПП (Полипропилен) |
| Основное назначение | Канализация, холодный водопровод | Газ, напорный водопровод | Внутренний горячий водопровод |
| Макс. рабочая температура | $+60 \, \text{°C}$ ($+93 \, \text{°C}$ для ХПВХ) | $\sim +40 \, \text{°C}$ (рабочая) | $\sim +95 \, \text{°C}$ |
| Способ соединения | Клеевое (холодная сварка), раструб | Сварка встык, электросварные муфты | Раструбная термопластиковая сварка |
| Жесткость | Очень высокая (жесткая) | Низкая (гибкая) | Средняя |
| Стойкость к УФ | Хорошая | Средняя (требуется стабилизация) | Средняя |
| Коррозионная стойкость | Отличная | Отличная | Отличная |
ПЭ лучше подходит для прокладки под землей, так как гибкость позволяет ему лучше переносить подвижки грунта. ПП доминирует во внутренней разводке горячей воды. Но в безнапорной канализации и холодном напорном водоснабжении труба ПВХ часто выигрывает благодаря своей жесткости, простому клеевому соединению и более низкой стоимости исходного сырья.
6. Технологии монтажа: Преимущество клеевого соединения
Одним из ключевых факторов популярности, которой пользуется труба ПВХ, является уникальный метод ее соединения — холодная сварка.
6.1. Холодная сварка (Клеевое соединение)
Клеевое соединение, используемое для НПВХ и ХПВХ, создает монолитный и герметичный шов, который по прочности не уступает самой трубе. Процесс основан на химическом растворении поверхностного слоя полимера специальным клеем-цементом, который затем полимеризуется, сплавляя трубу и фитинг.
Этапы (Кратко):
- Отрезка трубы под $90^\circ$ и снятие фаски (обязательно).
- Очистка и обезжиривание поверхностей специальным очистителем (праймером).
- Нанесение клея (тонким слоем на фитинг, толстым слоем на трубу).
- Быстрое соединение с поворотом на четверть оборота.
- Фиксация на 10-15 секунд и удаление излишков.
Клеевой шов держит давление до 16 Бар, что делает его идеальным для напорных систем.
6.2. Раструбное соединение с уплотнительным кольцом
Этот метод используется, в основном, для безнапорной канализации.
- Принцип: Конец трубы вставляется в расширенный раструб другой трубы или фитинга, где герметичность обеспечивает эластомерное (резиновое) кольцо.
- Преимущества: Скорость монтажа и возможность компенсации теплового расширения и сжатия трубы.
7. Экономика и экология: Почему труба ПВХ остается актуальной?
7.1. Экономическая эффективность
ПВХ-трубы, как правило, более доступны по цене, чем трубы из полипропилена или сшитого полиэтилена (PEX), не говоря уже о металлических. Низкая стоимость сырья (хлора), высокая скорость производства и минимальные затраты на монтаж (отсутствие дорогостоящего сварочного оборудования) делают труба ПВХ лидером по показателю “цена-качество” в системах холодного водоснабжения и канализации.
7.2. Взгляд на экологию
ПВХ часто критикуют из-за хлора, но с точки зрения всего жизненного цикла труба ПВХ имеет ряд преимуществ:
- Долговечность: Срок службы более 50 лет снижает потребность в замене и производстве нового материала.
- Ресурсосбережение: Высокое содержание хлора (полученного из соли) снижает потребление нефти.
- Вторичная переработка: НПВХ является термопластом и поддается механической переработке (измельчению) и повторному использованию для производства, например, технических труб или неответственных элементов.
7.3. Стандарты качества и сертификация
Современная труба ПВХ для питьевого водоснабжения производится без использования токсичных стабилизаторов на основе свинца (эти добавки давно заменены на безопасные стабилизаторы на основе кальция и цинка). Качество строго контролируется международными стандартами ISO и национальными ГОСТами, гарантируя ее безопасность и соответствие заявленным техническим характеристикам.
Что такое труба ПВХ? Это — результат столетней химической эволюции, который сегодня служит основой современных инфраструктур. Благодаря уникальному сочетанию жесткости, химической инертности и эффективности монтажа (холодная сварка), она прочно заняла свою нишу в системах канализации, холодного водоснабжения и агрессивных промышленных сред. Труба ПВХ остается важнейшим материалом для инженеров, ценящих долговечность, надежность и экономичность.
