Что такое расширительный бачок? Для непрофессионала это просто бак, а для инженера — главный предохранитель, предотвращающий гидроудары и разрушение всей системы отопления. Принцип, который делает этот бачок незаменимым, прост, как физика: вода, нагреваясь, расширяется (увеличивается в объеме), а поскольку современная система отопления — это замкнутый, негибкий контур, этот избыточный объем должен куда-то деваться. Без бачка давление будет расти до тех пор, пока не сработает предохранительный клапан или, что хуже, не лопнет труба или теплообменник. Эта статья — подробное руководство по устройству, принципам работы, расчету объема и правильному выбору главного стража давления в вашем доме.
Физика процесса: Что такое расширительный бачок и зачем он нужен
Ключевая функция расширительного бачка — компенсация теплового расширения теплоносителя.
Тепловое расширение и угроза давления
Вода, как и большинство жидкостей, при нагреве увеличивается в объеме. Если вода нагревается с $10 \, \text{°C}$ до $80 \, \text{°C}$, ее объем увеличивается примерно на $3\%$. В закрытой системе отопления этот $3\%$ избыточный объем не имеет выхода.
Когда объем не может быть скомпенсирован, давление резко и неконтролируемо растет. При превышении критического порога (обычно 3-4 атмосферы), это может привести к:
- Срабатыванию предохранительного клапана (постоянный сброс дорогого теплоносителя).
- Повреждению котла (теплообменник газового котла может лопнуть).
- Разгерметизации соединений и фитингов.
Роль бачка: Амортизатор системы
Что такое расширительный бачок с точки зрения механики? Это гидропневматический амортизатор. Он принимает на себя избыточный объем воды при нагреве и возвращает его обратно в систему, когда вода остывает. Это позволяет поддерживать рабочее давление в узком и безопасном диапазоне (обычно $1.5-2.5$ атмосферы).
Основные виды: Классификация расширительных бачков
Исторически и конструктивно бачки делятся на два основных типа.
Открытый расширительный бачок
Это самый старый и простой тип, который используется только в системах с естественной (гравитационной) циркуляцией.
- Устройство: Представляет собой обычную открытую емкость (бак), установленную в самой высокой точке системы (обычно на чердаке).
- Принцип работы: Избыточный объем просто поднимается в бак, где компенсируется за счет свободного объема воздуха и атмосферного давления.
- Недостатки:
- Коррозия: Теплоноситель постоянно контактирует с воздухом, что насыщает его кислородом и вызывает активную коррозию труб и радиаторов.
- Обслуживание: Нуждается в постоянном контроле уровня воды из-за испарения.
- Установка: Требует отдельного утепленного помещения на чердаке.
- Применение: Сейчас практически не используется в современных системах с принудительной циркуляцией и закрытыми котлами.
Закрытый (Мембранный) расширительный бачок
Это современный стандарт для всех систем с принудительной циркуляцией и герметичным контуром.
- Устройство: Герметичный металлический корпус, разделенный внутри на две камеры эластичной, но прочной резиновой мембраной (диафрагмой).
- Водяная камера: Куда поступает теплоноситель из системы.
- Воздушная камера: Заполнена инертным газом (обычно азотом) или просто воздухом, накачанным под давлением (начальное давление).
- Принцип работы: При повышении температуры избыточная вода давит на мембрану и сжимает воздух в воздушной камере. При остывании сжатый воздух выталкивает воду обратно в систему, поддерживая давление.
- Преимущества: Полностью исключает контакт теплоносителя с атмосферным кислородом. Компактный и может быть установлен в любом месте системы.
Типы мембранных бачков: Цвет имеет значение
Закрытые бачки подразделяются не только по конструкции мембраны, но и по назначению, что легко определяется цветом корпуса.

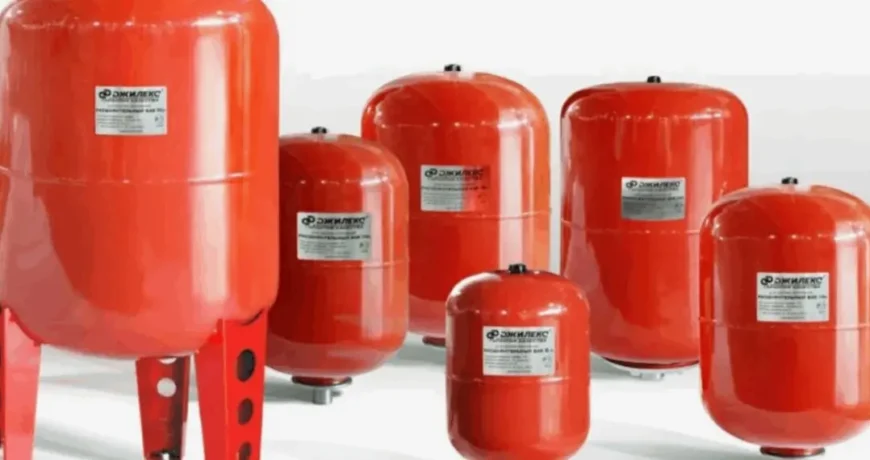

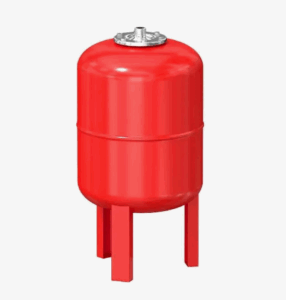

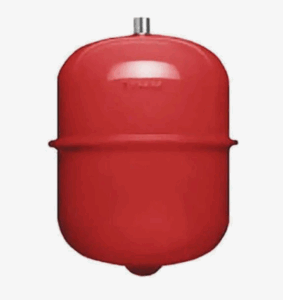

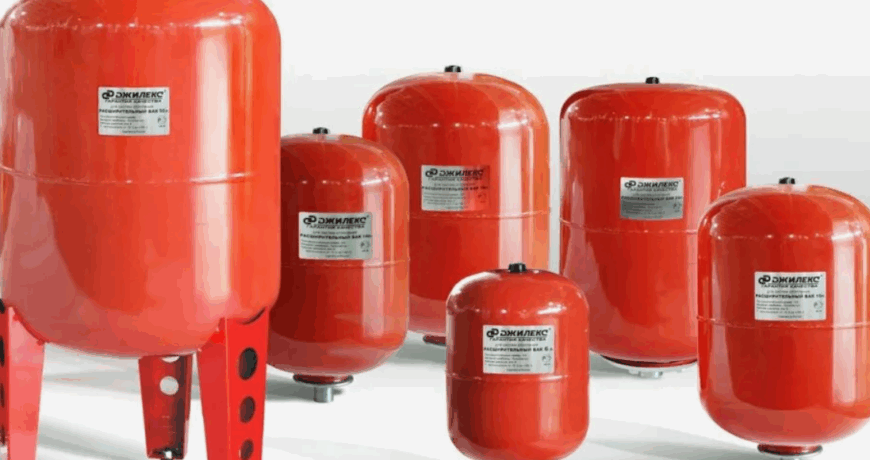

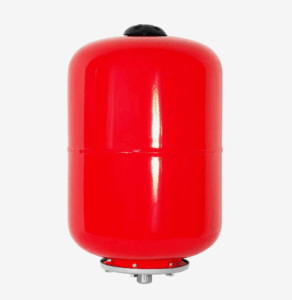

Красный бачок: Для систем отопления
Красные бачки используются только для замкнутых систем отопления, где циркулирует технический теплоноситель (вода или антифриз).
- Мембрана: Обычно диафрагменного типа (мембрана не меняет форму, а просто растягивается), изготовлена из резины, которая не предназначена для питьевой воды.
- Характеристики: Рассчитаны на высокую температуру теплоносителя (до $90-110 \, \text{°C}$).
Синий бачок: Для систем водоснабжения (Гидроаккумуляторы)
Синие бачки, или гидроаккумуляторы, используются в системах холодного и горячего водоснабжения (ГВС).
- Мембрана: Чаще всего баллонного типа (мембрана полностью изолирует воду от стенок бака), изготовлена из пищевой резины (бутил), безопасной для питьевой воды.
- Функция в ГВС: Компенсирует тепловое расширение в контуре горячего водоснабжения (например, когда котел или бойлер нагревают воду).
- Функция в ХВС: В системах с насосами (например, скважинных) гидроаккумулятор также используется для создания запаса воды под давлением и защиты насоса от слишком частых включений.
Расчет объема: Как выбрать правильный размер
Выбор объема бачка — самый критичный этап. Слишком маленький бачок не сможет компенсировать расширение, а слишком большой — просто занимает лишнее место и стоит дороже.
Формула для расчета (Упрощенная)
Объем расширительного бачка ($V_b$) рассчитывается на основе общего объема теплоносителя в системе ($V_s$) и разницы давлений.
Где:
- $V_s$ — Общий объем системы (котел, трубы, радиаторы, теплый пол). Для приблизительной оценки можно брать: котел $\approx 15 \, \text{л}$, радиатор $\approx 10 \, \text{л/секция}$, теплый пол $\approx 15 \, \text{л}$ на $10 \, \text{м}^2$.
- $E$ — Коэффициент теплового расширения воды. При нагреве с $10 \, \text{°C}$ до $80 \, \text{°C}$, $E \approx 0.035$ ($3.5\%$).
- $P_{\text{нач}}$ — Начальное давление воздуха в бачке (атм.). Должно быть равно статическому давлению системы.
- $P_{\text{макс}}$ — Максимально допустимое давление системы (атм.). Обычно это давление срабатывания предохранительного клапана минус $0.5 \, \text{атм.}$.
Практическое правило (Эмпирика)
Для большинства бытовых систем отопления, где температура не превышает $85 \, \text{°C}$, применяется эмпирическое правило:
Объем расширительного бачка должен составлять не менее 10% от общего объема теплоносителя в системе.
- Пример: Если полный объем вашей системы отопления (трубы + радиаторы + котел) составляет $200 \, \text{литров}$, то минимальный объем расширительного бачка должен быть $20 \, \text{литров}$. Лучше взять модель с небольшим запасом (например, $24$ или $25 \, \text{литров}$).
Монтаж и наладка: Секреты долгой службы
Неправильная установка и настройка давления в бачке — главная причина его неэффективности и поломок.
Где устанавливать бачок
Мембранный бачок можно устанавливать практически в любой точке обратного трубопровода (на линии, возвращающейся в котел).
- Оптимальное место: На всасывающем патрубке циркуляционного насоса. Насос “оттягивает” воду из бачка, что предотвращает кавитацию (образование пузырьков) и стабилизирует давление.
- Обязательные требования:
- Необходимо установить запорный кран между бачком и системой, чтобы можно было обслуживать бачок без слива теплоносителя.
- Кран должен быть опломбирован или иметь специальную защиту от случайного закрытия.
- Бачок должен быть установлен таким образом, чтобы обеспечить легкий доступ к ниппелю (золотнику) для проверки давления.
Настройка начального давления воздуха
Это самый важный этап монтажа и обслуживания. Давление воздуха в бачке ($P_{\text{нач}}$) должно быть строго меньше, чем давление воды в холодной системе ($P_{\text{системы}}$).
- Проверка: Давление воздуха в бачке проверяется с помощью обычного автомобильного манометра, когда бачок полностью отключен от системы и вода из него слита.
- Настройка: Давление воздуха должно быть равно статическому давлению системы в точке установки (давление столба воды).
- Правило: Для одноэтажного дома (где статическое давление $\approx 0.5-1.0$ атм.) начальное давление воздуха в бачке обычно устанавливается на $1.2 \, \text{атм.}$.
- Принцип: Если давление воздуха будет выше, чем давление воды в системе, бачок просто вытолкнет всю воду обратно в систему и не сможет принимать избыточный объем при нагреве.
Техническое обслуживание: Как продлить жизнь мембране
Мембранный бачок требует минимального, но регулярного внимания.
Ежегодная проверка давления
Мембрана и ниппель со временем могут пропускать воздух. Раз в год, перед началом отопительного сезона, необходимо:
- Выключить котел и дождаться остывания системы.
- Закрыть запорный кран на бачке и слить воду из бачка через дренажный или сервисный кран.
- Проверить давление воздуха в ниппеле.
- При необходимости подкачать воздух (обычным автомобильным или велосипедным насосом) до требуемого начального давления (например, $1.2 \, \text{атм.}$).
Поломки: Разрыв мембраны
Самая распространенная поломка — разрыв мембраны.
- Признак поломки: При проверке давления воздуха из ниппеля вместо воздуха начинает выходить вода.
- Последствия: Бачок перестает работать как амортизатор, и давление в системе начинает резко “скакать” при нагреве/остывании. Требуется замена мембраны (если это бачок со сменной мембраной) или всего бачка.
Расширительный бачок в системах водоснабжения (Гидроаккумулятор)
Как упоминалось, синие бачки выполняют дополнительную функцию в системах ХВС/ГВС, где они называются гидроаккумуляторами.
Защита насоса
В системе автономного водоснабжения (скважина, колодец) насос включается, когда давление падает, и выключается, когда оно достигает максимума.
- Роль гидроаккумулятора: Он накапливает запас воды под давлением. Когда вы открываете кран, сначала расходуется запас из бака, и только когда давление падает до минимума, включается насос.
- Экономия: Это резко сокращает количество включений насоса (тактование), что значительно продлевает срок службы его двигателя и электроники.
Компенсация в ГВС
В контуре ГВС гидроаккумулятор (синий бачок) компенсирует тепловое расширение воды, когда накопительный бойлер или котел ее нагревает, предотвращая повышение давления в бытовом водопроводе.
Срок службы и покупка
Срок службы мембранного бачка составляет $5-10$ лет. Он сильно зависит от качества мембраны и регулярности обслуживания (проверки давления).
Критерии выбора
- Цвет: Красный для отопления (высокая температура), синий для водоснабжения (пищевая мембрана).
- Объем: Не менее $10\%$ от общего объема системы.
- Производитель: Выбирайте проверенные бренды. Качество мембраны — это главный фактор.
Съемная vs. Несъемная мембрана
- Несъемная (Диафрагменная): Более дешевые бачки. При разрыве мембраны меняется весь бачок.
- Съемная (Баллонная): Более дорогие и крупные бачки. При поломке можно заменить только мембрану, что экономично в долгосрочной перспективе, особенно для больших систем.
Что такое расширительный бачок? Это не роскошь, а обязательный элемент безопасности и долговечности любой современной, закрытой системы отопления. Он действует как невидимый страж, поглощая избыточную энергию и объем, вызванный нагревом воды. Правильный расчет объема (минимум $10\%$ от общего объема системы) и, что не менее важно, точная ежегодная настройка начального давления воздуха, гарантируют, что ваш котел и вся система будут работать эффективно и без риска разрушения на протяжении многих лет.
